Atlasz-Hédervár Kft saját felhasználásra Visual Lisp és Visual Basic alatt alkalmazásokat fejleszt.
A fejlesztés célja a digitális térképek, adatbázisok, dokumentumok automatizált előállítása. Állandó megrendelőink számára automatizáljuk az előállítás folyamatát, ami következtében olcsóbban jobb szolgáltatást tudunk nyújtani számukra.
Automatizált szolgáltatásaink:

                          Vonalas létesítmények felmérése.

                                    Terepmodell készítés, térfogat számítás.

                     Vízmérce geodéziai felmérése.

               Tervezési térkép készítése.



A következőkben bemutatjuk  az általunk fejlesztett alkalmazások néhány jellegzeteségét, hogy megítélhesse magas színvonalon és gazdaságosan tudunk az ön számára geodéziai szolgáltatást nyújtani.




Vonalas létesítmények felmérése, több egymáshoz kapcsolódó alkalmazás csoportot fejlesztettünk:

•  Keresztszelvények hossz-szelvények automatikus szerkesztése.
•  Terepmodell készítése.
•  A felmért objektumok vizuális térben való megszerkesztésének automatizálása

A digitális kódolt mérési eredményekből automatikusan szerkeszthetők a keresztszelvények, hossz-szelvények, és a virtuális térben a szelvények.
A keresztszelvényen a pontok átkódolhatók, új pontok bevihetők és meglévők törölhetők. Változások a keresztszelvényen, hossz-szelvényen és a virtuális térben aktualizálódnak. A kódolásnak megfelelően keresztszelvényeken és a hossz-szelvényeken jelkulcsok felíratok objektumok automatikusan felszerkesztődnek.



Ezek az alkalmazások bővíthetők a megrendelők igényeitől függően.
Például jogi határ felszerkesztése a keresztszelvényekre. A jogi határt a helyszínrajzon kijelöljük, ami ezzel a keresztszelvények koordináta jegyzékébe integrálódik és a településnév és helyrajziszám adatok egy csatolt fájlba íródnak. A keresztszelvény generáló alkalmazás automatikusan felszerkeszti a keresztszelvényekre.

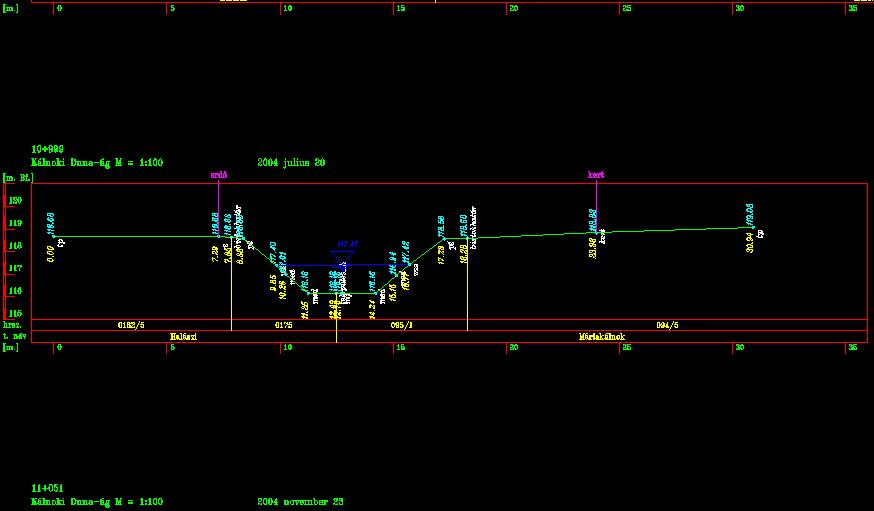

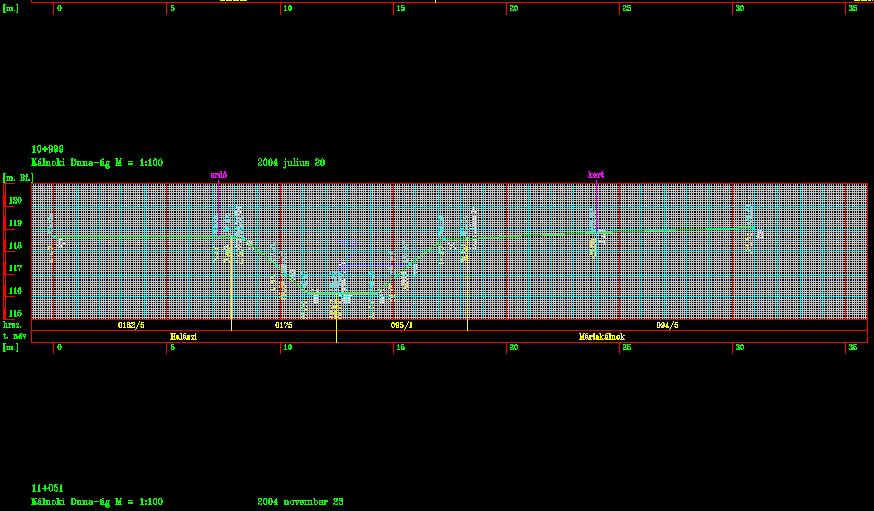

A keresztszelvények lehetnek elhelyezve egymás alatt adott távolságban, vagy lapon elhelyezve nyomtatáshoz. A nyomtatáshoz miliméterhállóval is készülhet.  Mindezt teljesen automatikusan elkészíti a keresztszelvény generáló alkalmazás.

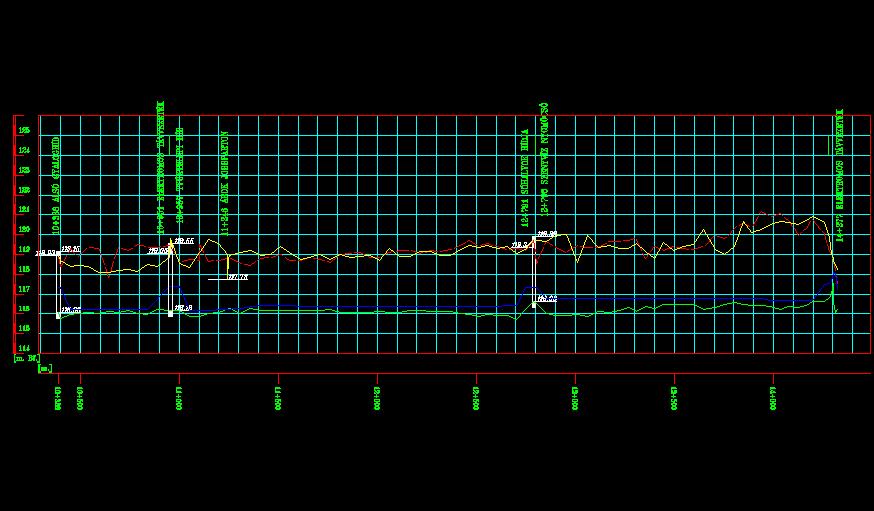

Hossz-szelvény a keresztszelvények koordináta jegyzékéből és a hozzá kapcsolt attribútum adatokat tartalmazó fájlból egy Visual Lisp alkalmazást használva automatikusan megszerkesztődik. Alkalmazás a hossz-szelvény vonalakat, jelkulcsokat, feliratokat a hossz-szelvényen elhelyezi. A hossz-szelvény vonalakat és objektumokat a valós szelvényszámuknak megfelelően szerkeszti.

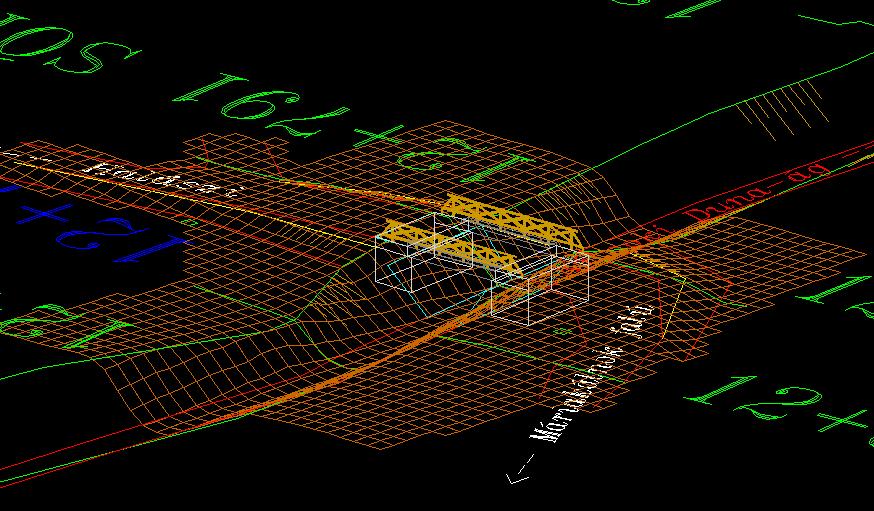

3D tervezésnek egyre nagyobb a létjogosultsága. Ennek az igénynek megfelelően fejlesztettünk több alkalmazást, amely az Autodesk programok 3D rajzolási és szerkesztési funkcióit egészíti ki abból a célból, hogy gazdaságosabban lehessen mérnöki pontosságú modelleket létrehozni

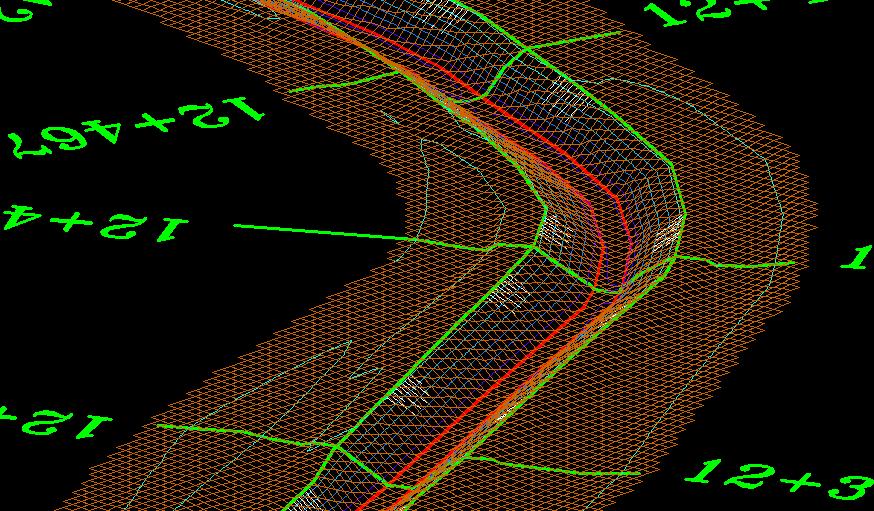

A vizuális térben szerkesztett terepi objektumok, idomvonalak felhasználásával a terepmodell létrehozását automatizáljuk. A terepmodell mérnöki pontosságú, alkalmas térfogatszámításra. A terepmodellből szintvonalakat generálhatunk a vizuális térben.

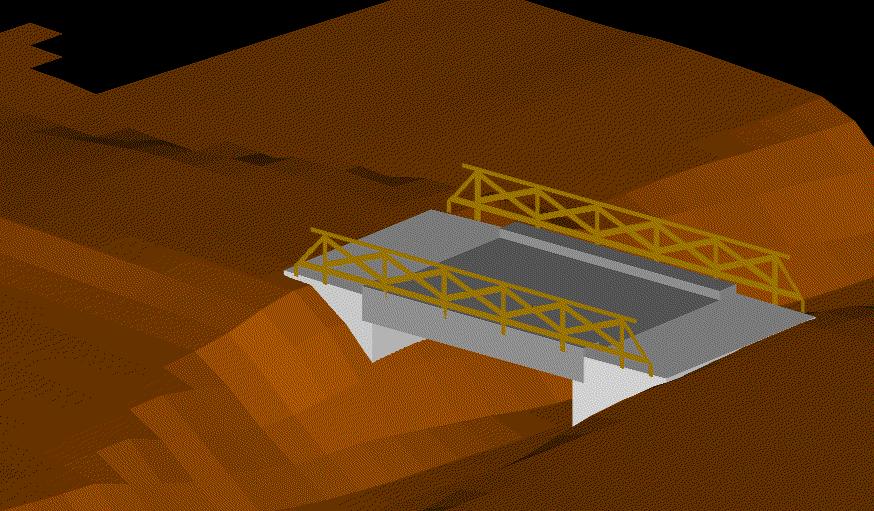

A vízuális térben szerkesztett objektumok nemcsak mérnöki számításokhoz használhatók, hanem bemutató készülhet belőle.

Visual Lisp alkalmazásokat fejlesztettünk a földtömegszámítás automatizálására. Két felületmodell metszetének bármely sokszögvonalakkal határolt részére automatikusan elvégzi a földtömegszámítást. A térfogatszámítás dokumentálása történhet rácshálósan megírva a két felületmodell közötti magasságkülönbséget, vagy rétegvonalakkal megírva (a képen) a két modell közötti magassági különbséget

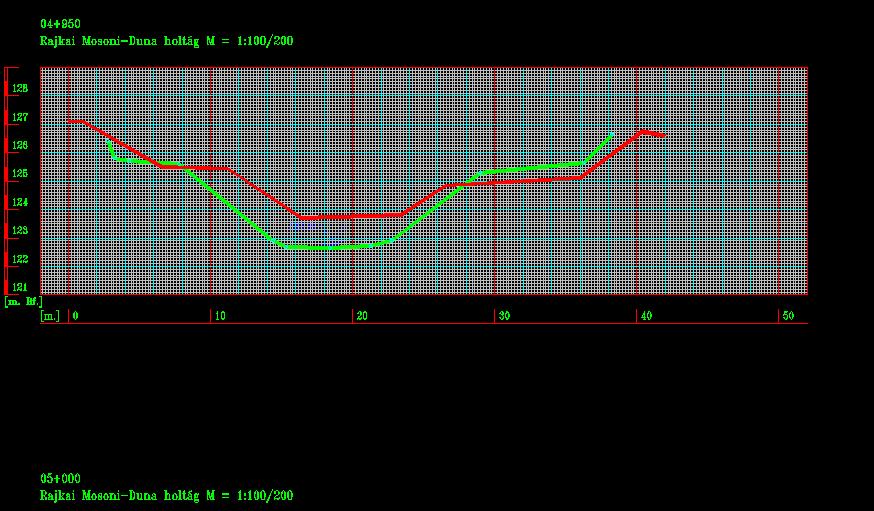

A dokumentálás történhet keresztszelvényeken ábrázolva is. A szelvényeket ki kell jelölni a helyszínrajzon és a keresztszelvény generáló alkalmazás automatikusan elkészíti a szelvényeket. Egymás alatt elhelyezve, vagy lapon elhelyezve nyomtatásra készen miliméterhállóval.
A szelvényekkel történő dokumentálás nemcsak két felülettel dolgozhatunk, hanem többel is. Például a különböző időpontban mért terepfelületek.

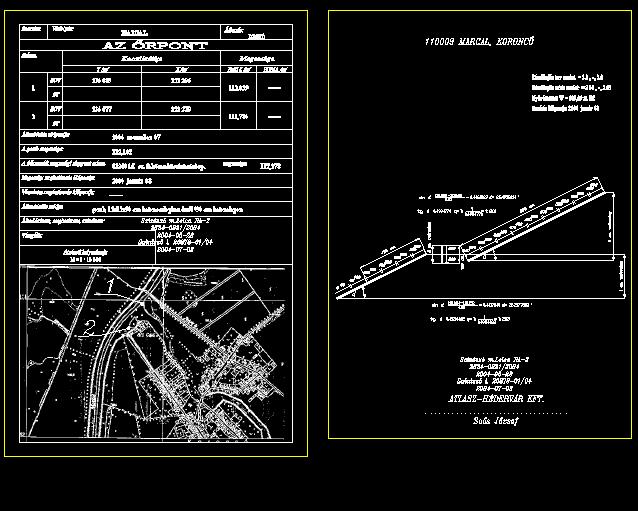

Vízmércék geodéziai bemérésének dokumentációjának elkészítésének folyamatát a lehető legnagyobb mértékben automatizáltuk. Több Visual Basic és Visual Lisp alkalmazást fejlesztettünk ebből a célból. Az alkalmazásokat úgy készítettük, hogy a digitális mérési eredményeket, és a megrendelő által szolgáltatott digitális attribútum adatokat közvetlenül fogadják. A dokumentumkészítési és rajzolási alkalmazásoknak csak a beillesztési pontokat kell megadni. A számításokat, szerkesztéseket, és a dokumentumok kitöltését az alkalmazások végzik.

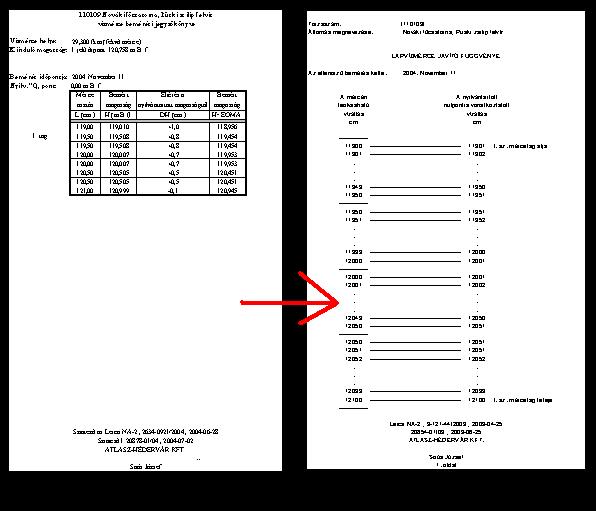

Például a vízmérce bemérési jegyzőkönyv tartalmazza a javítófüggvényének elkészítéséhez szükséges összes adatot. A javítófüggvényt elkészítő alkalmazás csak a bemérési jegyzőkönyvet tartalmazó fájlt kell kijelölni. Az alkalmazás beolvassa, kiszámolja, és a megfelelő formátumban elkészíti a javítófüggvény dokumentumot.




Tervezési térkép előállítására több Visual Lisp alkalmazást fejlesztettünk. Az alkalmazások lényege a kódolt mérési eredményekből a térkép automatizált előállítása.
A kódolás következtében több pontot tudunk mérni a terepen. A feldolgozást segítő alkalmazásoknak köszönhetően gyorsabban részletesebb 3 dimenziós digitális térképet tudunk előállítani.
